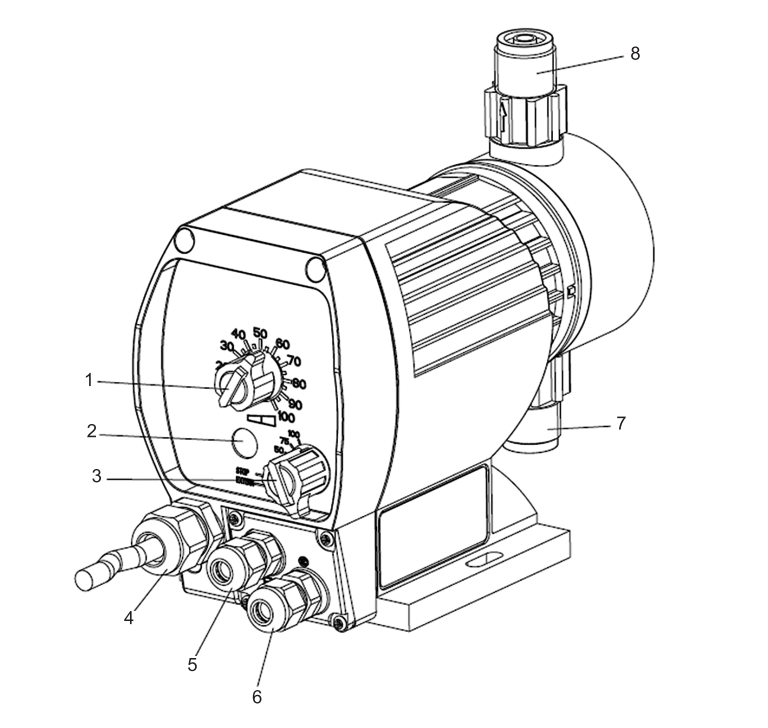

产品概述：
1冲程长度调节旋钮
2故障/运行指示灯（故障-红/运行-绿）
3多功能转换开关（冲程频率（180或240冲程/分钟的百分比），停止，“外控”模式)
4电源线
5外控线接口（外控模式，模拟/触点信号；可选）
6液位开关接口（一级液位开关；可选）
7入口单向阀
8出口单向阀

安全信息注释：
以下信号词表示不同程度的危险
警告：可能存在危险，若被忽视，将会导致严重伤害甚至 危害生命
当心：可能存在危险，若被忽视，可能会导致轻微的人身 或财产的伤害
警示标志：危险类型
不同种类危险的警示标志以下警示标志用来表示不同类型的危险:
只有在泵按照操作手册中的技术参数及详细说明进行正确安装并启动 后才能使用
请遵守粘度、化学抗性及密度极限值的要求-可查阅普罗名特产品手 册中的化学抗性表或登录www.prominent.com/cn/downloads进行查询
禁止用于其他用途及随意进行修改
不能用于计量气体或固体介质
在未采取适当保护措施的前提下，禁止计量易燃介质
禁止用于计量易爆介质
禁止在具有爆炸性危险的区域使用
禁止用于计量放射性介质
在未采取任何保护措施的前提下，禁止在室外使用仅适用于工业用途
只能由经过专业培训并经过授权的人员进行操作确保操作人员熟悉泵的工作原理及操作 请始终遵守操作手册中的相关信息

存储和运输
警告：
只有清洁并且液力端经过冲洗的泵才可以返回维修
返修的泵必须附有完整的无污染声明书。完整的检修订单必须包含此无污染声明书。
只有提交了完整并且填写正确的无污染说明书，我们才能够对泵进行检修，且此无污染说明书必须由经过授权并有资质的人员代表泵的操作者进行填写。

装配及安装
当心
药液溅射警告
管道如果安装不正确，可能发生脱落或破裂。
管路的不知应确保其不被压或被扭曲只能使用尺寸及壁厚的原装管线
为了延长管路连接部分的使用寿命，请使用符合管路尺寸要求的锁紧圈及管接头

当心
药液溅射警告
使用过的/被压缩过的PTFE密封件，不能再起到可靠的密封作用
请使用新的PTFE密封件

当心
流量过大警告
如果泵的进出口是正压，泵的流量会变的非常大
如果泵的出口为敞口，请在出口安装一个最小开启压力为1.5bar的背压阀

当心
泵毁坏警告
错误的电压及电源频率会对泵造成不可修护的毁坏
确保电压及电源频率符合铭牌上的要求

当心
非法操作警告
请遵守当地的相关规定

流量过低
进出口单向阀的流量可能会受到震动的影响
将计量泵把紧，确保不会发生震动

安装管线
1.使用螺栓及弹垫将计量泵安装在药桶或支架上
2.根据使用要求切割如啊不管长度
3.将由令和锁紧圈沿软管向上提起
4.将软管套上管接头并一直推入根部
5.使用锁紧圈将软管压紧，并将由令拧紧
6.安装吸液管线
7.安装底阀

维修
1.清空液力端
2.在泵运行状态下，将冲程长度调到100%
3.浆泵关闭
4.将泵进出口的连接件拆卸啊
5.卸下泵头螺栓
6.浆泵头和背板从壳体上松开一只松开不完全卸下
7.一只手握住壳体另一只手握住隔膜
8.轻轻的逆时针旋转泵头，隔膜及背板，使隔膜从连杆上松开
9.将隔膜从连杆上完全旋下
10.将背板从壳体上卸下
11.检查安全隔膜，如果需要，请进行更换
12.将安全隔膜沿连杆向内推，知道与壳体平齐且不能再推动为止
13.试着将隔膜拧到连杆上，知道不能再往前拧为止，现在隔膜英高是再螺纹的根部
14.若上一步骤未成功，需要清理螺纹上的污秽和铁屑，然后再重新将膜拧到连杆上。

停用
警告：
彩六药液危险
泵运行之后，液体端和壳体上会有残留的药液。这些残留药液可能会对人造成危害
在对泵进行存储和运输之前，必须药阅读有关“运输，存储和拆包”的注意事项
彻底清洗液力端及壳体上的药液及污秽。
当心
电子垃圾污染环境
泵中的电子零部件可能会对环境造成有毒污染
将电子零部件可能会对环境造成有毒污染
将电子零部件与其余零部件分开放置
遵守当地的相关规定

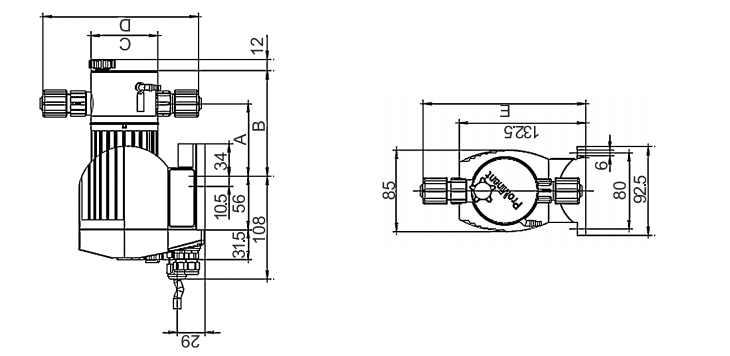

外形尺寸图
CONCEPT plus PP泵头带排气阀

CONCEPT plus PP泵头不带排气阀

CONCEPT plus PVDF泵头

电气连接指导

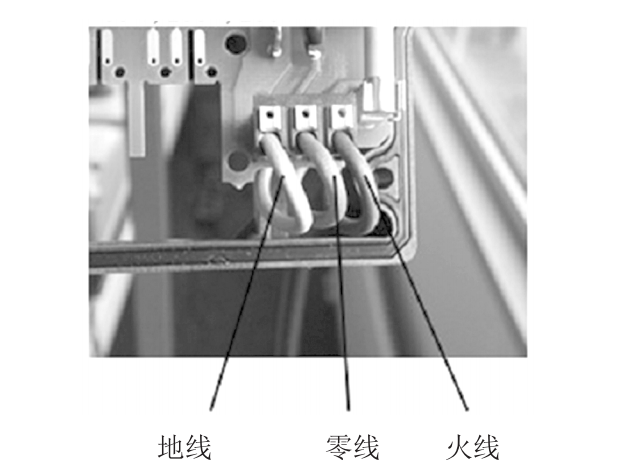

电源接线方式如下图所示

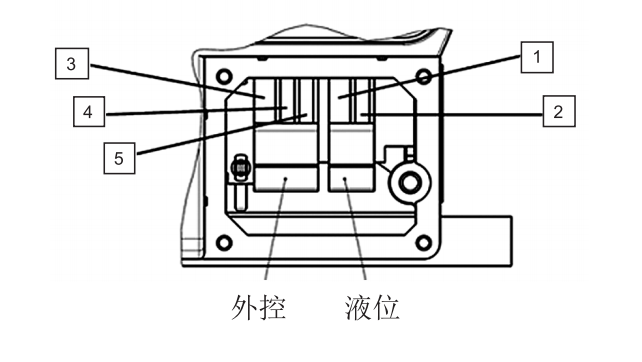

外控及液位接线方式如下图所示
1.地线
2.液位
4.地线
5.脉冲/模拟量
6.暂停（外控锁定）

1.液位开关
此液位开关为一级液位开关，通常状态为常开触点，当液位低时，触点闭合，大约3-5秒后泵指示灯由绿色变为红色，泵停止工作；当液位恢复正常后，指示灯恢复绿色，泵正常工作，液位开关自带3m电缆。

2.外控功能
当频率旋钮拨到外控状态后，泵指示灯变为红色，将棕色线与黑色短接，泵指示灯变为绿色，泵可以接受正常的脉冲或电流信号开始工作。
暂停：当旋钮拨到外控状态后，可以通过控制暂停线与地线的通断来实现泵的工作与停止
注：脉冲信号为无源触点，最小脉冲间隔大于20ms。
